Câble RS 232

Le câble RS232 existe en 2 formats, le DB9 (9points) et le DB25 (25 points)

C’est la norme. Nous allons nous intéressé au modèle DB9 car le DB25 est

en voie de disparition.

Branchement :

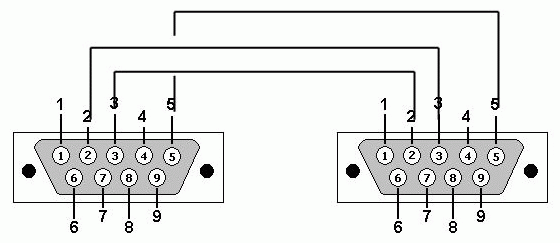

Le câble DB9 Femelle => Femelle croisée

Schéma vue du coté soudure.

 Pour plus d’indications

PIN2 è PIN3

PIN3 è PIN2

PIN5 è PIN5
